電纜系統監控
系統介紹

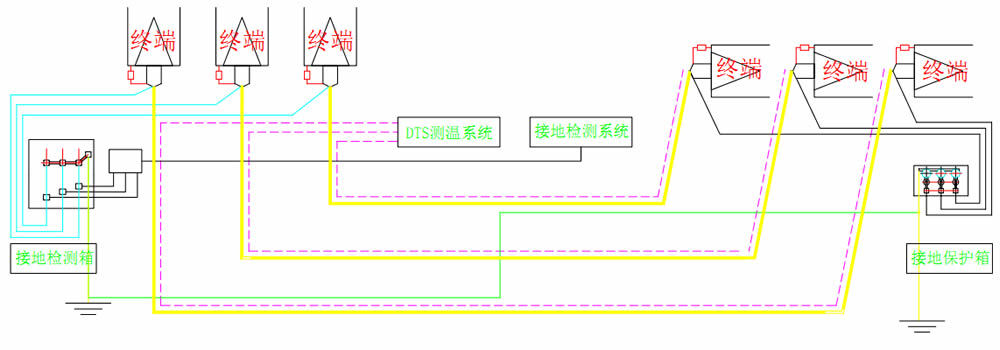

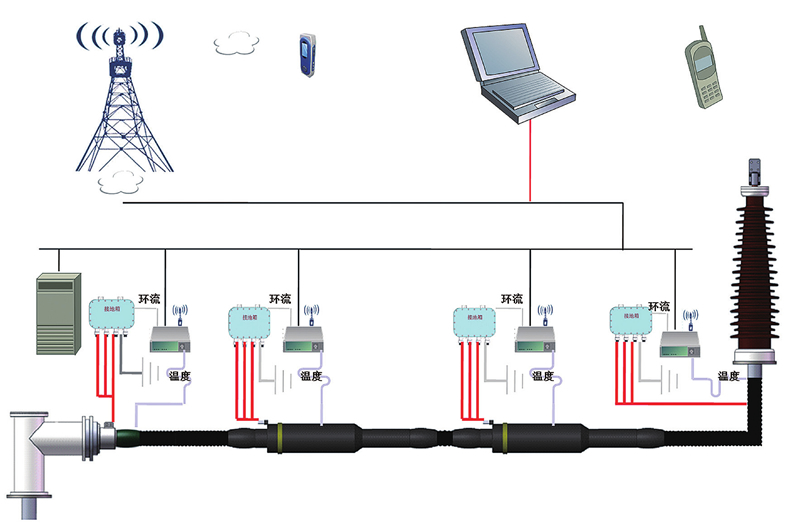

電纜護層接地環流監測系統，主要由智能直接接地箱配備的護套環流傳感器、護套環流采集器；智能保護接地箱的保護器檢測、放電計數監測模塊；及發送傳輸和上位機系統組成。上位系統主要由 C/S 結構搭建的綜合監控平臺軟件、9i 以上版本 Oracle 數據庫管理系統、IBMWebSphere 應用服務器系統，TCP/IP 協議的網絡架構組成。
適用于 6.6kV 及以上的輸配電力電纜護套環流及保護器在線監測，實時監測高壓電纜線路接地電流異常情況，記錄保護器放電、監測保護器阻性電流依次情況。支持遠程查看功能，定時向運維人員配備的手持監控終端發送實時監測數據和預警信息。減少了電纜運行維護人員的工作量，對每個檢測點實時關注，達到預防突發事故的目的。
執行標準
GB2423.17-2008 電工電子產品鹽霧試驗標準；
IEC255-22-3 電磁場輻射干擾標準；
Q ／ GDW-242-2010《輸電線路狀態監測裝置通用技術規范》
2014 國家電網公司電網設備狀態監測系統管理規定
Q ／ GDW-626-2011《配電自動化系統運行維護管理規范》
GB50838-2015 《城市綜合管廊工程技術規范》

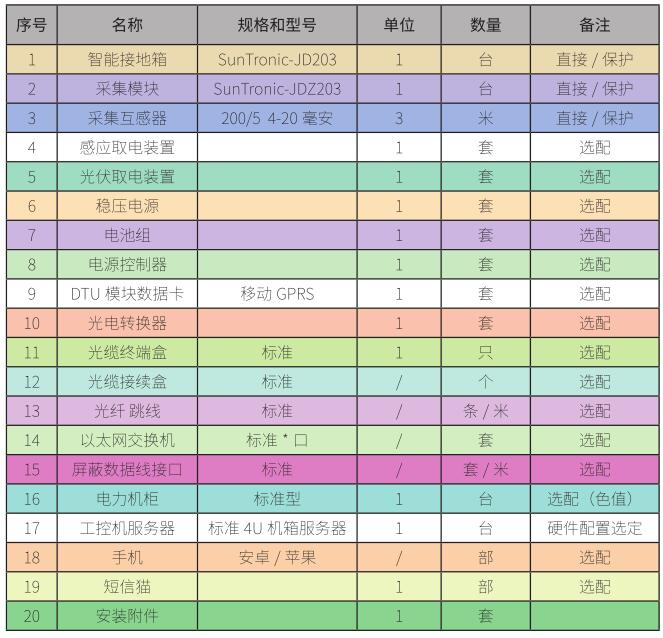

主要選配件

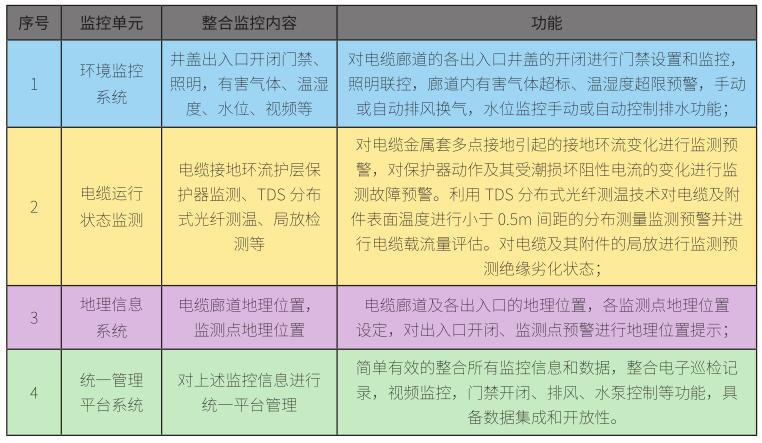

系統整合
為您整合搭建具適應性、覆蓋性、全面性的電纜廊道綜合監控云平臺，充分考慮現行國家、行業標準。注重工程設計方法和原則、技術方案和參數計算的前期確定。對設備選型、布置及維護等方面進行充分的溝通交流，避免內容冗雜。充分考慮容錯、冗余設計確保系統安全可靠。
1、提供綜合電纜廊道監控整體解決方案；
2、統一管理平臺，強化子系統間聯動，提高響應速度和運維水平；
3、專業化地理信息管理系統，結合 GIS 和 36 0 度全景技術，多視角識別管線位置和狀態信息；
4、系統支持云計算、大數據等技術應用，預留智慧城市接口，支持向智慧城市平滑升級 ；
5、系統開放，向下兼容第三方設備和系統；向上支持通用的接口協議，可接入更高一級的監控系統；
專業的施工隊伍
從事 10kV-500kV 交聯聚乙烯絕緣電力電纜敷設施工十余年，項目管理人員 3 人，電纜專業施工技術人員 7 人，施工人員 20 人。
先進施工設備
擁有工程車 2 輛，JSD-8 電纜輸送機 15 臺，總控制系統 2 套，40T 纜盤支架 1 套，20 噸纜盤增加 1 套，牽引機 3 臺，各類電纜滑輪 400 余套，隧道通話系統 1 套，對講機 13 部以及其它電纜施工專用配套設備。擁有電纜附件安裝設備：100t 壓接鉗 3 套，200t 壓接鉗 1 套以及電纜切割、剝切、加熱、打磨等專用工具一批。
施工經驗
團隊人員參與敷設施工電纜 750 米廊道電纜工程水平回轉 720 度上塔 - 75 度水平轉角 -90度水平轉角 -90 水平度轉角 - 下 105 米豎井 -9 0 水平度轉角 - 上 4 米過橋 - 上 6 米過橋 -90度水平轉角 - 上 3 米橫梁 - 下 2 0 米豎井 - 大 S 型電纜層回旋 - 上 2.5 米至 GIS 開關層；（國電貴州金元象鼻嶺 220kV 水電工程），最高安裝高度 2.6 米（珠海橫琴環澳 220kV2500m2電纜工程）。安裝包括住友、漢纜、普睿司曼、耐克森、安凱特、長纜、安靠、長園等的乙丙、硅橡膠工廠整體預制型預擴張或現場擴張的安裝的各類電纜附件。
電纜敷設及附件安裝
電力電纜敷設設計咨詢，隧道、豎井、排管、直埋、槽盒、溝道電纜的敷設施工，500kV及以下電纜附件安裝制作，35kV 及以下單芯電纜假接頭的制作安裝、材料供應等。
